圆形叠堆压电陶瓷-性能参数

产品性能参数

最大驱动电压范围（DC）	-30~150V	位移迟滞	＜15％
标准驱动电压(DC）	0~150V	位移损耗	＜2.2％
输出位移（150V）	3.5μm±15％	居里温度	230℃
最大耐压值	200V	使用温度	﹣25～130℃
最大负压值	﹣30V	谐振频率	95.05KHz
最大使用频率	150HZ/150V	漏电流（5min）	97nA

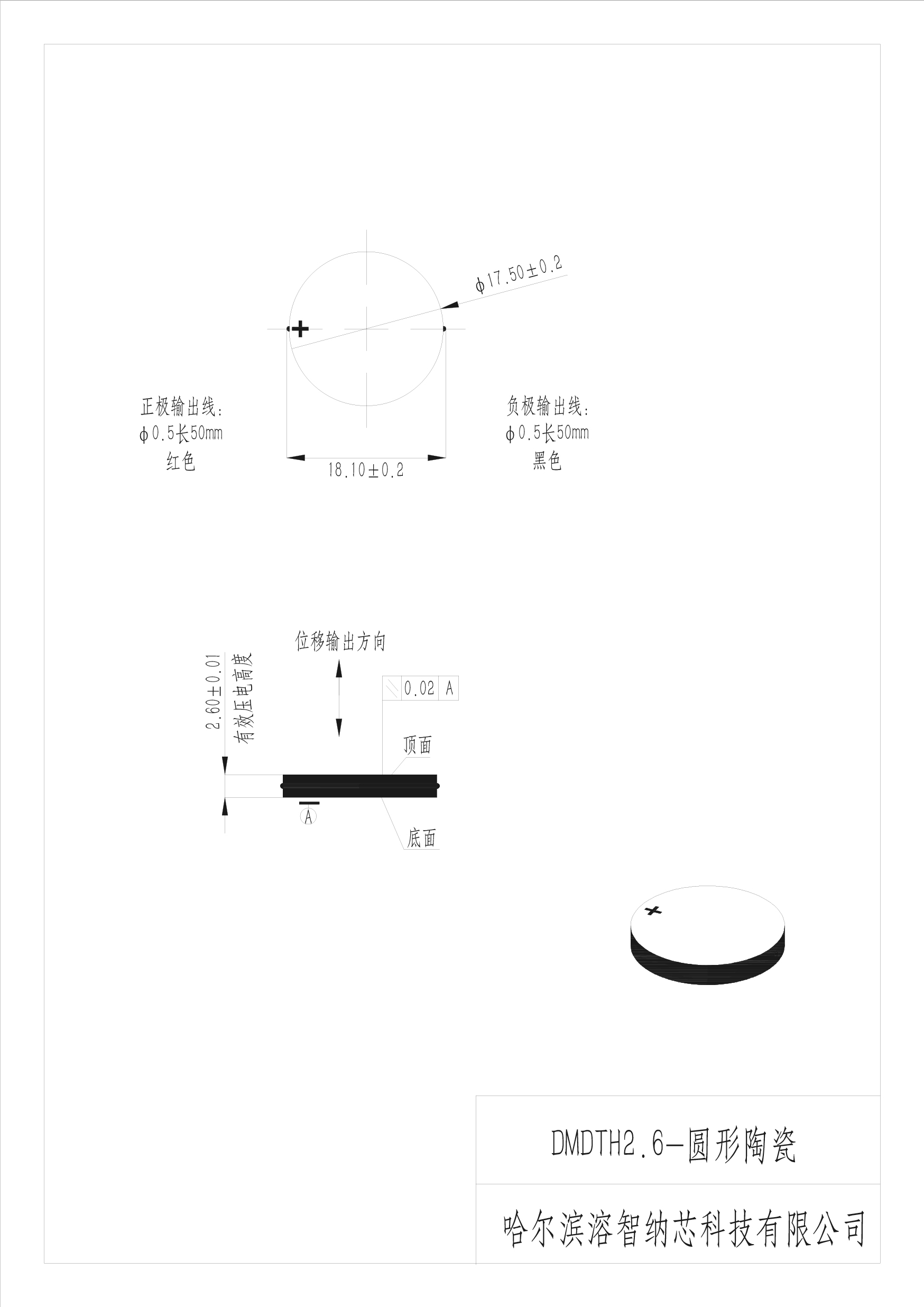

产品尺寸	外径：17.50±0.2㎜高：2.60±0.01㎜	静态电容量	3.37µF±15％

■ 最大驱动电压范围：压电陶瓷需在给定电压内使用，超出负压使用范围压电陶瓷会反向极化，影响位移输出，超出正压使用范围会造成压电陶瓷损坏；

■ 位移迟滞：在同一个电压值下，上升曲线和下降曲线上的位移值有明显的位移差，且这个位移差会随着电压变化范围的改变而改变，驱动电压越小则位移

   差也会相应越小，压电陶瓷的迟滞一般在给定电压对应位移值的10%~15% 左右。

■ 输出位移：电压输出150V时压电陶瓷所产生的最大位移值；

■ 居里温度：陶瓷材料极化完成后所能承受最高温度，超出给定温度后，压电陶瓷会失去压电特性；

■ 输出力：最大出力相当于压电陶瓷的最大负载变化，可以被闭环反馈位置控制。例如(压电陶瓷当被设置在90 V的位置时，此时闭环控制位置保持恒定。可

   在产生的出力——压电陶瓷能被压缩补偿对应“60V”的力。

■ 不同负载下测试数据会有波动。

■ 以上数据均在室温22℃下测量所得。
