密封式压电陶瓷促动器（Hs-PA150/11.2/30）

产品介绍

气密密封压电促动器由金属波纹管和内部压电陶瓷组成。提供30.0 μm ± 15% 的最大行程量。电极上附有一根红线和黑线，红线应正极，黑线未负极；

产品参数

■ 驱动电压范围：0 - 150 V ；

■ 自由行程（150 V） ：30.0 μm;

■ 迟滞率：<15% ;

■ 150 V 时的推力：900 N   ;

■ 谐振频率：35kHz ；

■ 最大工作频率：900 Hz ;

■ 谐振频率下的阻抗：2 Ω ;

■ 电容：3100 nF ± 15%

■ 工作温度：-25 to 130 °C

■ 居里温度：230 °C

■ 真空兼容性：10-8 Torr

■ 外形尺寸：外径: 11.2 ± 0.1 mm 长: 40.5± 0.1 mm

a.除非另有说明，否则所有规格均在25°C下引用。

b.对于不同的载荷，位移可能会略有不同，当与推荐负载。

c. 高于此频率工作可能会导致压电陶瓷高温发热，并导致去极化和甚至失败。

d. 指定频率为 1 kHz。

e.建议在超声波浸没罐中用异丙醇（IPA）清洁零件，然后烘烤在60°C下放置两个小时。如果使用定制烘烤工艺，则最高烘烤温度应小于150°C，烘烤时间应小于2小时。

电气注意事项

连接到红线的电极为正极，黑线应接地。建议的最大驱动电压为150 V，绝对电压为最大电压为 150 V。超过 150 V 将缩短设备的使用寿命，并可能导致机械故障。

安装选项

负载只能连接到盖子的顶部和底部表面，我们建议使用端半球通过两个锥形凹槽安装/夹紧执行器直径<6毫米。

电线出口可以弯曲近 90°，让端半球接触底盖。电线出口的底座是一个难以弯曲的短铜针。可弯曲一两次，弯曲10 次或更多会破坏焊点。

存储说明

请勿将设备存放在高于 80 °C 的温度下。

请勿将设备存放在潮湿的环境中。相对湿度（RH）应小于40%。

请勿将设备浸入有机溶剂中。

请勿在可燃气体或液体周围使用设备。

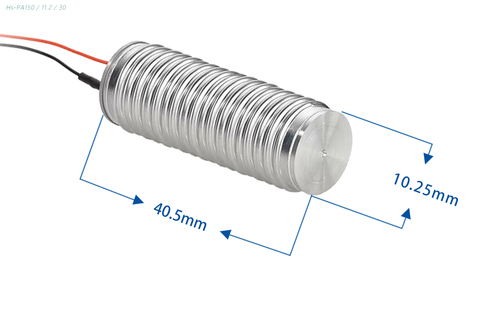

产品尺寸

密封式压电陶瓷促动器（Hs-PA150/12/12）

产品介绍

气密密封压电促动器由金属波纹管和内部压电陶瓷组成。提供12.0 μm ± 15% 的最大行程量。电极上附有一根红线和黑线，红线应正极，黑线未负极；

产品参数

■ 驱动电压范围：0 - 150 V ；

■ 自由行程（150 V） ：12.0 μm;

■ 迟滞率：<15% ;

■ 150 V 时的阻滞力：900 N   ;

■ 谐振频率：90 kHz ；

■ 最大工作频率：900 Hz ;

■ 谐振频率下的阻抗：2 Ω ;

■ 电容：1200 nF ± 15%

■ 工作温度：-25 to 130 °C

■ 居里温度：310 °C

■ 真空兼容性：10-8 Torr

■ 外形尺寸：外径: 12.0 ± 0.1 mm 长: 24.2 ± 0.1 mm

a.除非另有说明，否则所有规格均在25°C下引用。

b.对于不同的载荷，位移可能会略有不同，当与推荐负载。

c. 高于此频率工作可能会导致压电陶瓷高温发热，并导致去极化和甚至失败。

d. 指定频率为 1 kHz。

e.建议在超声波浸没罐中用异丙醇（IPA）清洁零件，然后烘烤在60°C下放置两个小时。如果使用定制烘烤工艺，则最高烘烤温度应小于150°C，烘烤时间应小于2小时。

电气注意事项

连接到红线的电极为正极，黑线应接地。建议的最大驱动电压为150 V，绝对电压为最大电压为 150 V。超过 150 V 将缩短设备的使用寿命，并可能导致机械故障。

安装选项

负载只能连接到盖子的顶部和底部表面，我们建议使用端半球通过两个锥形凹槽安装/夹紧执行器直径<6毫米。

电线出口可以弯曲近 90°，让端半球接触底盖。电线出口的底座是一个难以弯曲的短铜针。可弯曲一两次，弯曲10 次或更多会破坏焊点。

存储说明

请勿将设备存放在高于 80 °C 的温度下。

请勿将设备存放在潮湿的环境中。相对湿度（RH）应小于40%。

请勿将设备浸入有机溶剂中。

请勿在可燃气体或液体周围使用设备。

产品尺寸

密封式压电陶瓷促动器（Hs-PA150/12/17）

产品介绍

气密密封压电促动器由金属波纹管和内部压电陶瓷组成。提供17 μm ± 15% 的最大行程量。电极上附有一根红线和黑线，红线应正极，黑线未负极；

产品参数

■ 驱动电压范围：0 - 150 V ；

■ 驱动电压范围：0 - 150 V ；

■ 自由行程（150 V） ：17.0 μm;

■ 迟滞率：<15% ;

■ 150 V 时的推力：900 N   ;

■ 谐振频率：22 kHz ；

■ 最大工作频率：900 Hz ;

■ 谐振频率下的阻抗：2 Ω ;

■ 电容：1600 nF ± 15%

■ 工作温度：-25 to 130 °C

■ 居里温度：230 °C

■ 真空兼容性：10-8 Torr

■ 外形尺寸：外径: 12.0 ± 0.1 mm 长: 24.2 ± 0.1 mm

a.除非另有说明，否则所有规格均在25°C下引用。

b.对于不同的载荷，位移可能会略有不同，当与推荐负载。

c. 高于此频率工作可能会导致压电陶瓷高温发热，并导致去极化和甚至失败。

d. 指定频率为 1 kHz。

e.建议在超声波浸没罐中用异丙醇（IPA）清洁零件，然后烘烤在60°C下放置两个小时。如果使用定制烘烤工艺，则最高烘烤温度应小于150°C，烘烤时间应小于2小时。

电气注意事项

连接到红线的电极为正极，黑线应接地。建议的最大驱动电压为150 V，绝对电压为最大电压为 150 V。超过 150 V 将缩短设备的使用寿命，并可能导致机械故障。

安装选项

负载只能连接到盖子的顶部和底部表面，我们建议使用端半球通过两个锥形凹槽安装/夹紧执行器直径<6毫米。

电线出口可以弯曲近 90°，让端半球接触底盖。电线出口的底座是一个难以弯曲的短铜针。可弯曲一两次，弯曲10 次或更多会破坏焊点。

存储说明

请勿将设备存放在高于 80 °C 的温度下。

请勿将设备存放在潮湿的环境中。相对湿度（RH）应小于40%。

请勿将设备浸入有机溶剂中。

请勿在可燃气体或液体周围使用设备。

产品尺寸

密封式压电陶瓷促动器（Hs-PA150/18.6/14）

产品介绍

气密密封压电促动器由金属波纹管和内部压电陶瓷组成。提供30.0 μm ± 15% 的最大行程量。电极上附有一根红线和黑线，红线应正极，黑线未负极；

产品参数

■ 驱动电压范围：0 - 150 V ；

■ 自由行程（150 V） ：30.0 μm;

■ 迟滞率：<15% ;

■ 150 V 时的推力：900 N   ;

■ 谐振频率：35kHz ；

■ 最大工作频率：900 Hz ;

■ 谐振频率下的阻抗：2 Ω ;

■ 电容：3100 nF ± 15%

■ 工作温度：-25 to 130 °C

■ 居里温度：230 °C

■ 真空兼容性：10-8 Torr

■ 外形尺寸：外径: 11.2 ± 0.1 mm 长: 40.5± 0.1 mm

a.除非另有说明，否则所有规格均在25°C下引用。

b.对于不同的载荷，位移可能会略有不同，当与推荐负载。

c. 高于此频率工作可能会导致压电陶瓷高温发热，并导致去极化和甚至失败。

d. 指定频率为 1 kHz。

e.建议在超声波浸没罐中用异丙醇（IPA）清洁零件，然后烘烤在60°C下放置两个小时。如果使用定制烘烤工艺，则最高烘烤温度应小于150°C，烘烤时间应小于2小时。

电气注意事项

连接到红线的电极为正极，黑线应接地。建议的最大驱动电压为150 V，绝对电压为最大电压为 150 V。超过 150 V 将缩短设备的使用寿命，并可能导致机械故障。

安装选项

负载只能连接到盖子的顶部和底部表面，我们建议使用端半球通过两个锥形凹槽安装/夹紧执行器直径<6毫米。

电线出口可以弯曲近 90°，让端半球接触底盖。电线出口的底座是一个难以弯曲的短铜针。可弯曲一两次，弯曲10 次或更多会破坏焊点。

存储说明

请勿将设备存放在高于 80 °C 的温度下。

请勿将设备存放在潮湿的环境中。相对湿度（RH）应小于40%。

请勿将设备浸入有机溶剂中。

请勿在可燃气体或液体周围使用设备。

产品尺寸
