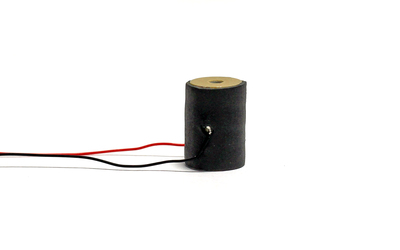

环形6.5×1.5叠堆压电陶瓷 主要应用 ■ 微型机械制造 D ■ 航空航天领域 ■ 超精密加工 ■ 扫描探针显微镜 ■ 集成电路制造 D ■ 光纤对接 ■生物工程 ■ 医疗科学 ■ 光学微处理系统 |
技术参数 产品尺寸 电压位移曲线 注意事项 反馈 |
DTH10.5-环形6.5X1.5-参数
技术参数
| 标准驱动电压 (DC | -20~150V | 位移迟滞 | ＜15％ |
|
| 输出位移（150V） | 13μm±15％ | 位移损耗 | ＜2.2％ | |
| 最大耐压值 | 200V | 居里温度 | 180℃ | |
| 最大负压值 | ﹣30V | 使用温度 | ﹣60～130℃ | |
| 最大使用频率 | 150HZ/150V | 谐振频率 | 109.6KHz | |
产品尺寸 | 外径：6.5±0.01mm 内径：1.5±0.01mm 高度：10.5±0.02mm |
静态电容量 |
1.6µF±15％ |
★ 最大驱动电压范围：压电陶瓷需在给定电压内使用，超出负压使用范围压电陶瓷会反向极化，影响位移输出，超出正压使用范围会造成压电陶瓷损坏；
★ 位移迟滞：在同一个电压值下，上升曲线和下降曲线上的位移值有明显的位移差，且这个位移差会随着电压变化范围的改变而改变，驱动电压越小则位移
差也会相应越小，压电陶瓷的迟滞一般在给定电压对应位移值的10%~15% 左右；
★ 输出位移：电压输出150V时压电陶瓷所产生的最大位移值；
★ 居里温度：陶瓷材料极化完成后所能承受最高温度，超出给定温度后，压电陶瓷会失去压电特性；
★ 输出力：最大出力相当于压电陶瓷的最大负载变化，可以被闭环反馈位置控制。例如(压电陶瓷当被设置在90 V的位置时，此时闭环控制位置保持恒定。可
在产生的出力——压电陶瓷能被压缩补偿对应“60V”的力。
★ 不同负载下测试数据会有波动,以上数据均在室温22℃下测量所得;

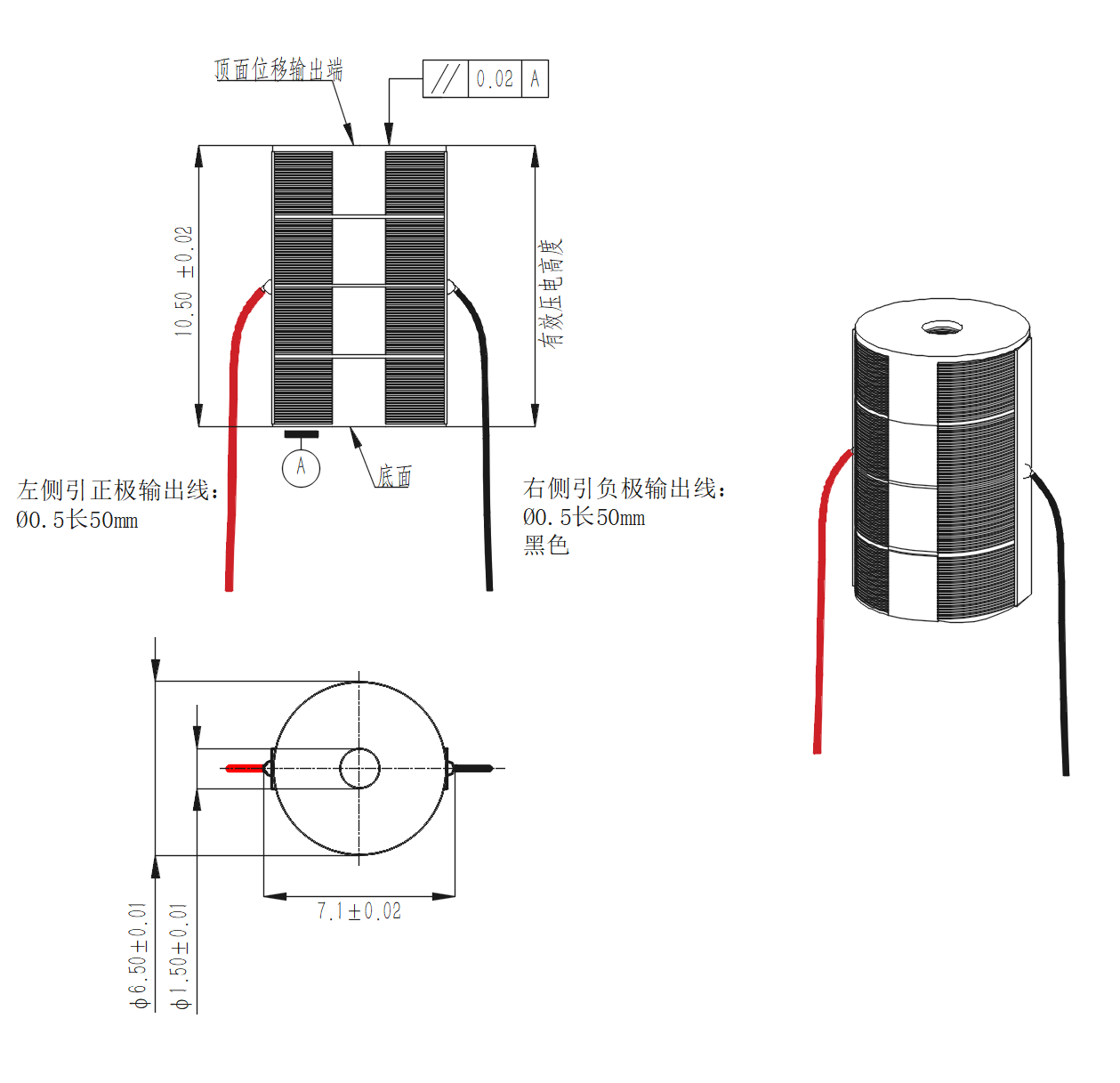

DTH10.5-环形6.5X1.5-产品尺寸

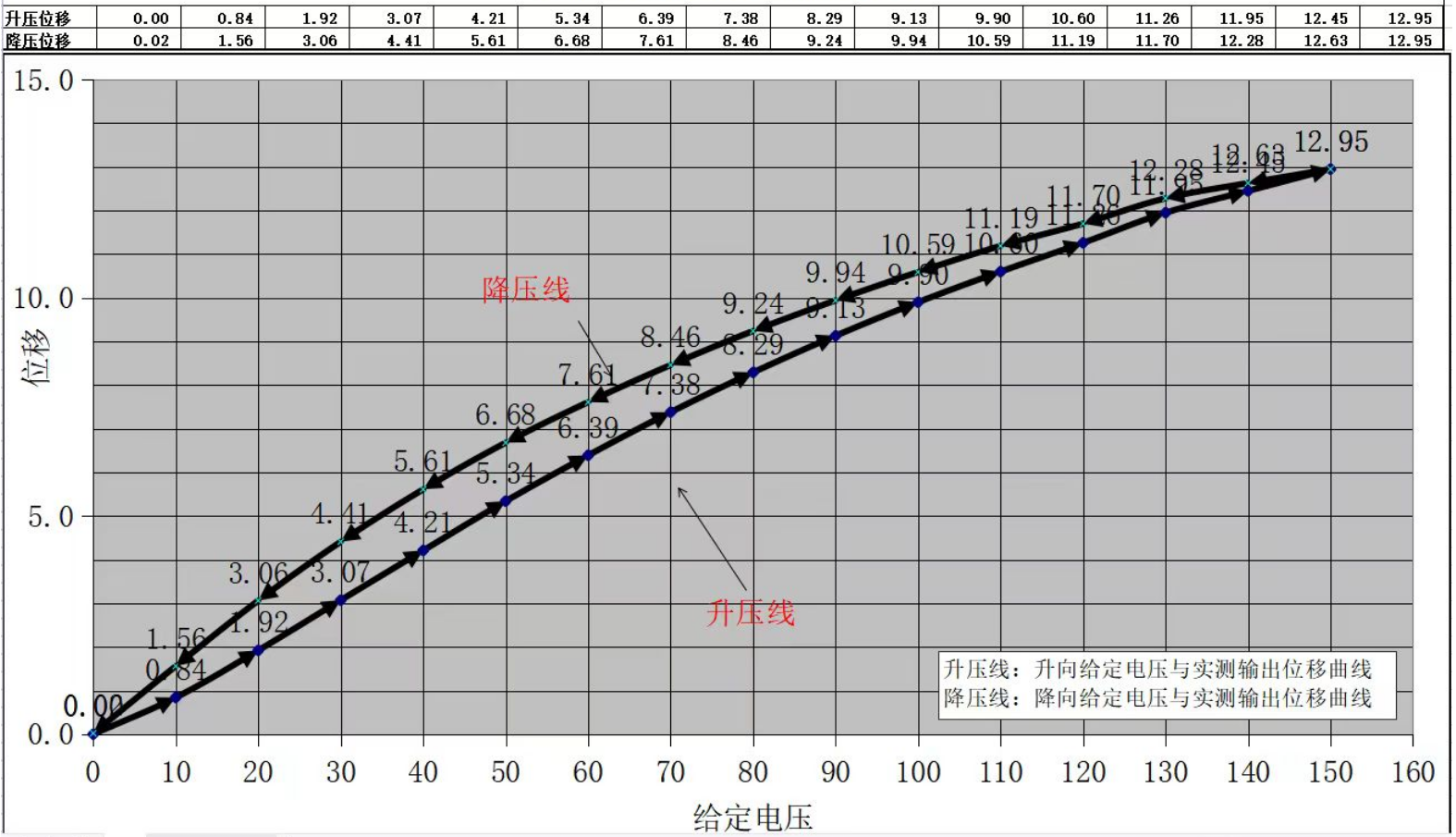

DTH10.5-环形6.5X1.5-电压位移曲线

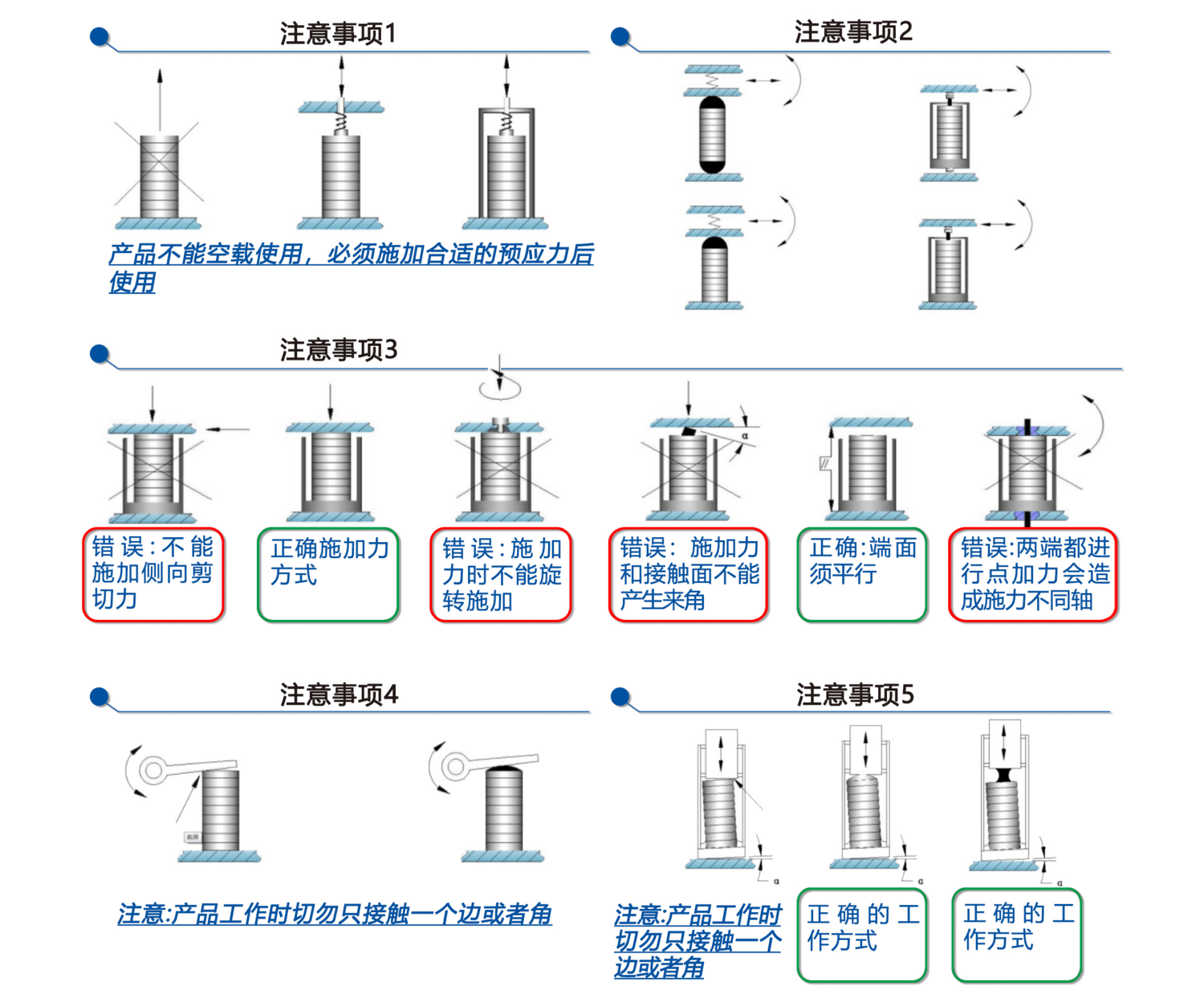

DTH10.5-环形6.5X1.5-注意事项
■ 红色导线表示为陶瓷正极，黑色导线表示为陶瓷负极，驱动压电陶瓷时切勿把正负极接反，接反会导致压电陶瓷反向极化，从而
影响位移输出。
■ 压电叠堆推荐施加一个外加负载，负载应该附加到叠堆安装区域的中心位置，或在安装表面尽可能均匀分布，确保负载与叠堆接
触的两个表面高度平整和光滑。压电叠堆只能承受轴向力，剪切力或扭力可能会导致机械故障。
■ 堆储存温度应小于 80℃，湿度应小于 50%。
