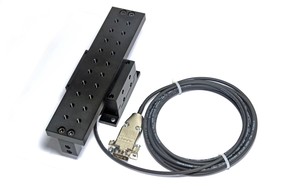

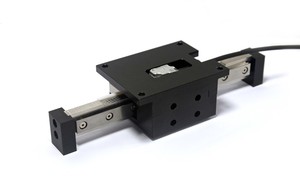

高精度直线压电马达系列 ● 直线测量有效长度的变化范围为25毫米至105 毫米 ● 重达5KG负载的纳米级精度定位 应用领域 ■ 有源减振器 ■ 工业级精度定位 ■ 半导体技术 ■ 半导体测试 ■ 晶圆检测 ■ 平版印刷术 ■ 纳米压印 ■ 纳米测量 ■ 强磁场和真空中运动 |
技术参数 选型 产品尺寸 使用方式 反馈 |
高精度直线压电马达系列-技术参数
产品技术参数 1.开环(K)/闭环(B)（带增量传感器）； 2.开环行程:30mm，55mm，105mm； 3.闭环行程:25mm，50mm，100mm ； 4.开环分辨率：0.1 纳米 ； 5.闭环分辨率：<10 纳米； 6.速度：15mm/s； 7.线性度：1μm； 8.重复度：1μm； 9.推力/拉力：50N（Max）； 10.工作电压：-20V至+150V； 11.工作温度：0℃至50℃； 12.产品材料：铝，不锈钢； 13.电缆长度：0.5m，1m，1.5m，2m，3m； 14.可定制移动台面及电缆长度； | 电源控制器技术参数 1.控制方式:伺服控制/开环控制 2.供电输入电压: 24VDC/4A(20V~30V) 3.静态功耗:<10 W 4.处理器: 32bit 168MHz 5.D/A 转换器: 16bit 6.串口波特率: 115200 7.通信接口: USB、RS-232 8.峰值电流: 1A 9.平均电流: 75mA 10.纹波: 10mVpp (加载2.2uF) 11.额定输出功率:50W 12.工作温度范围: 0~50℃ 13.输出短路电流: 60mA |  |
 | ||
 |
高精度直线压电马达系列-选型
产品选型
1. D-PMK-30-0.5/1/1.5/2/3
2. D-PMK-55-0.5/1/1.5/2/3
3. D-PMK-105-0.5/1/1.5/2/3
4. D-PMB-25-0.5/1/1.5/2/3
5. D-PMB-50-0.5/1/1.5/2/3
6. D-PMB-100-0.5/1/1.5/2/3
订购编码：D - PM □-□-□ 一一 电缆长度
┃ ┃ ┃ ┃
┃ ┃ ┃ ┖一一一一 行程
┃ ┃ ┃
┃ ┃ ┖一一一一一一开环
┃ ┃
┃ ┖一一一一一一一 压电马达
┃
┖一一一一一一一一一一公司产品编码
列：D-PMK-30-0.5 压电马达（开环）有效行程30mm，电缆长度0.5m。

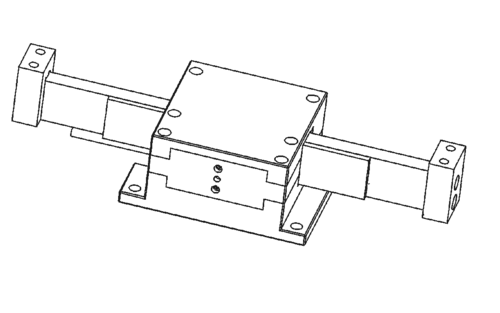

高精度直线压电马达系列-产品尺寸
高精度直线压电马达系列-使用方式
正向安装，推荐待测物体外形尺寸大于等于75mm X 75mm使用
反向安装，推荐待测物体外形尺寸小于75mm X 75mm使用
