参　数

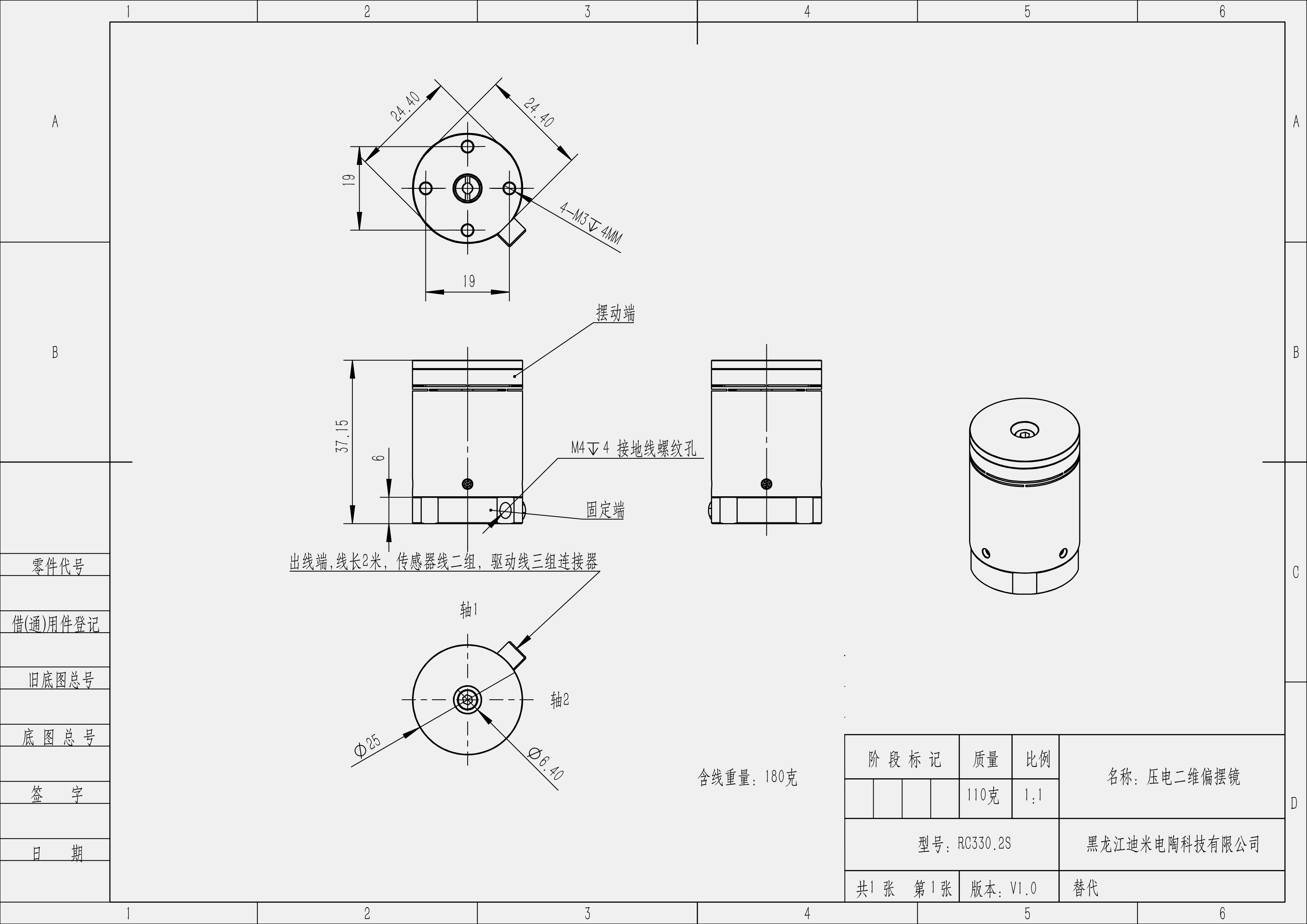

RC330.2S

注解

输出轴方向

θX / θY

θX/θY闭环摆角(０V～120V) [mrad]±10%

2.5或±1.25

θX/θY闭环摆角(-20V～150V) [mrad]±10%

3.5或±1.75

传感器类型

应变计

θX/θY闭环/开环摆角分辨率　　　[µrad]

0.05

θX/θY闭环线性度                    %F.S

0.1

闭环重复定位精度                    %F.S

0.02

空载响应频率                [KHz]

3.7

闭环/开环空载阶跃时间           ms±20%

1.5/1

满行程                           HZ±20%

80

10%行程                          HZ±20%

1000

重量                                    g

180(含线及连接器)/净重：110

电容量                       ［μF］±20%

1.5

压电陶瓷数量

4支

机体材料

外壳不锈钢

工作温度范围                     [℃]

-20～80

电缆长度                          [m]

2

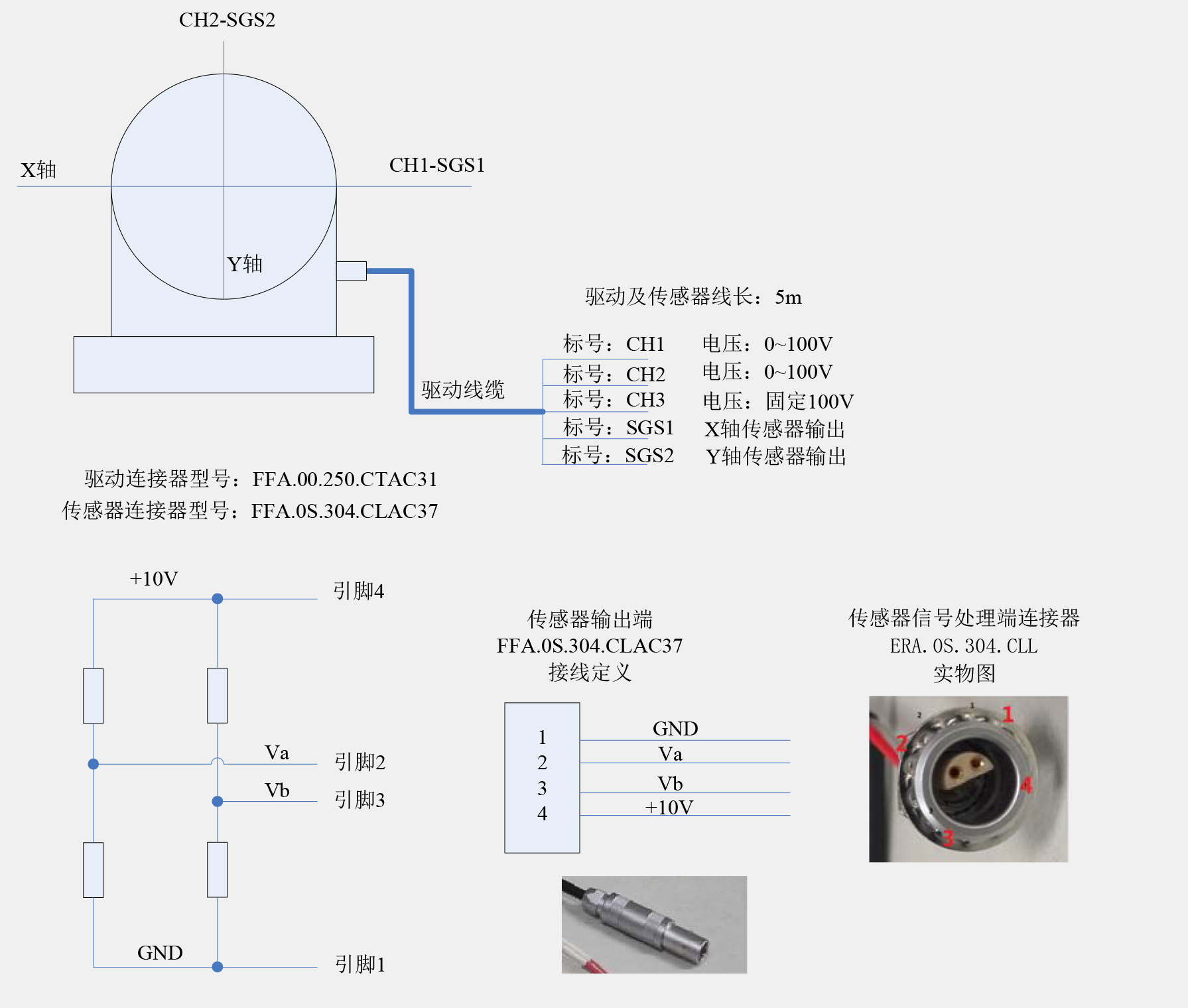

电压接口连接器

3路2路芯自动插拔连接器

驱动连接器

FFA.00.113

传感接口连接器

2路4芯自动插拔连接器

传感连接器

FGG.0B.304

闭环控制器型号

RE53

台面直径

ø 25mm

指标

RE53-k-3

单位

输出通道

3

路

电压输出范围

-20～+150

V

电压输出阻抗

＜20

Ω

模拟输入电压

±5

V

模拟输入阻抗

＜100

kΩ

闭环传感器类型

应变片(2路输入)

输入传感器信号

0～5

V

闭环精度

0.1

%F.S

位移测量分辨率

10

bit

计算机接接口

USB

峰值最大电流

0.5

A

电压稳定性

＜0.1%

%F.S/8h

键盘(薄膜按键)

触摸屏

电压输出分辨率

5

mV

过流\短路保护电流

>500

mA

电源静态电压纹波

＜20

mV

动态频率*

2

KHz

电源阶跃响应

20V/μs

输出功率

<500

W

电源电压要求

220±10％

V

电源频率要求

50±10％

Hz

相对湿度

<85

%

工作温度

   0～45

℃

*注：数据输出电压峰值10V、负载2.2μF的情况下测得

重量:

7.5Kg
