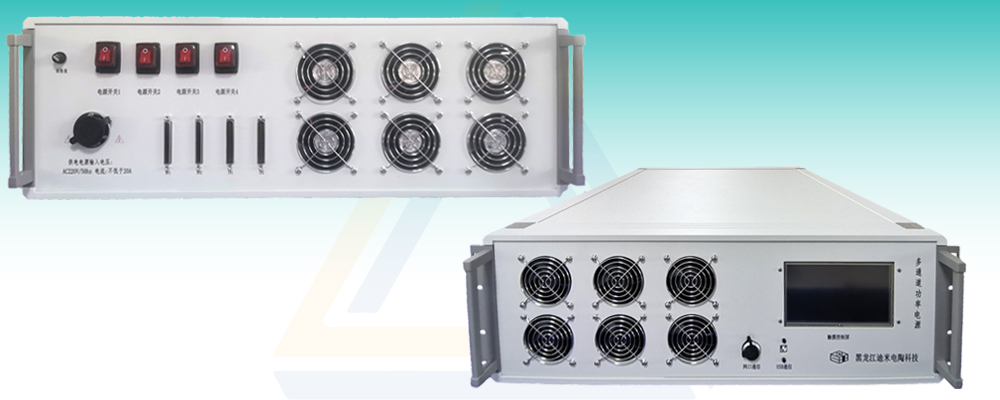

 70路数字功率电源 ◆ 带有触摸屏，可通过屏幕进行输出操作以及查看电压反馈 和传感器反馈值。 ◆ 具有以太网通讯功能，方便与计算机连接，可以通过上位 机设置IP地址。 ◆ 通过控制输出接口关闭可实现开关机0过冲。 三维高速倾斜台三点支撑
三维平台四点支撑
四脚开环快反镜
一维倾斜台一点支撑
◆ 70个大功率输出通道，每通道均可独立控制，单 通道峰值电流高达500mA。 ◆ 具有上位机指令、触摸屏、模拟信号放大三种操作 模式。 ◆ 驱动电源具有过流、过热、短路保护功能，具有高 频率响应、极低的静态电压纹波。
技术参数

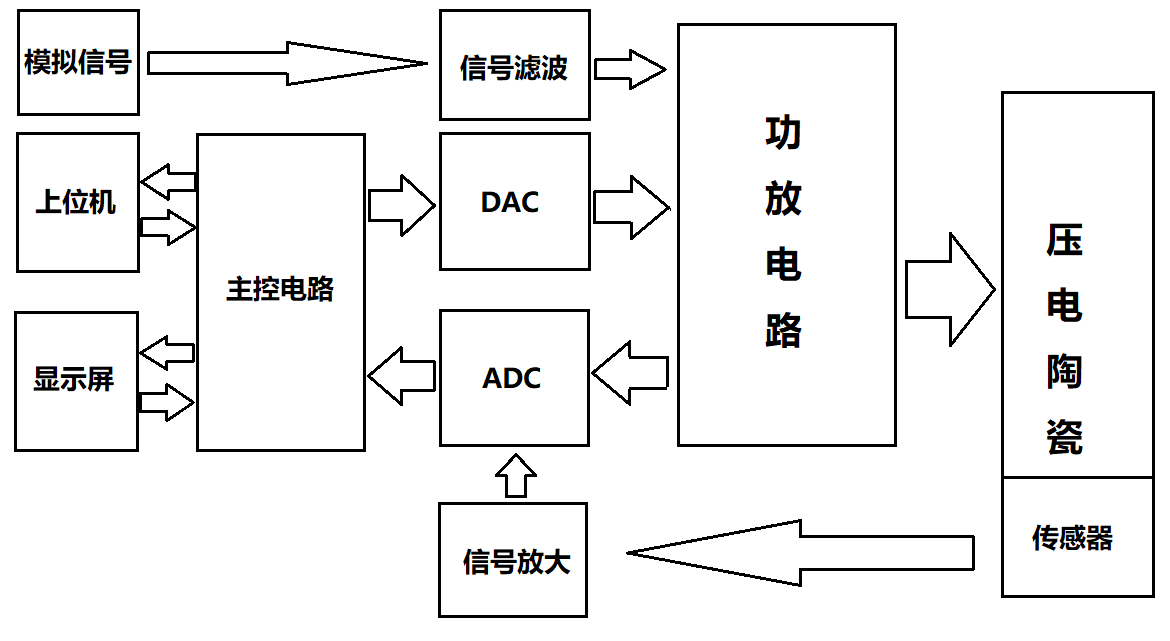

工作原理RH系列驱动电源的主要工作原理框图如图所示：
协议说明网口为UDP模式 下位机IP地址为192.168.3.68端口5555（可修改） 上位机IP地位为192.168.3.25端口5555（可修改）
下发数据包数据结构 字节数数据 01XX（第1路电压值高位） 02XX（第1路电压值低位） 03XX（第2路电压值高位） 04XX（第2路电压值低位） ...... 139XX（第70路电压值高位） 140XX（第70路电压值低位） 14100/FF（指令位，00代表空指令，下位机不做处理，FF代表返回指令，下位机发送80路电压值采集数据至上位机） 142FF（终止位，并输出70路下发的电压值）
上传数据包数据结构 字节数数据 01XX（第1路电压值高位） 02XX（第1路电压值低位） 03XX（第2路电压值高位） 04XX（第2路电压值低位） ...... 159XX（第80路电压值高位） 160XX（第80路电压值低位）
上传和下发数据结构为16位整型有符号数，高位在前低位在后，范围为-4000至30000，对应电压值为-20V到150V
修改IP 下发数据包数据结构 字节数数据 01XX（第1路电压值高位） 02XX（第1路电压值低位） 03XX（第2路电压值高位） 04XX（第2路电压值低位） 05XX（第3路电压值高位） 06XX（第3路电压值低位） 07XX（第4路电压值高位） 08XX（第4路电压值低位） 39XX（第20路电压值低位） 40XX（第20路电压值低位） 4100（空位） ...... 14000（空位） 141EE 14200
前20路电压值按顺序代表 网关地址（4位）子网掩码（4位）本机IP（4位）本机端口（2位）目标主机IP（4位）目标主机端口（2位） 改IP地址举例：00 C0 00 A8 00 03 00 01 00 FF 00 FF 00 FF 00 00 00 C0 00 A8 00 03 00 45 00 15 00 B3 00 C0 00 A8 00 03 00 19 00 15 00 B3 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 EE 00 说明： 00 C0 00 A8 00 03 00 01 192.168.3.1 00 FF 00 FF 00 FF 00 00 255.255.255.0 00 C0 00 A8 00 03 00 7A 192.168.3.122 00 15 00 B3 5555 00 C0 00 A8 00 03 00 19 192.168.3.25 00 15 00 B3 5555 注意：上位机IP地址与下位机IP地址、子网掩码、网关代码中数字均转为16进制对应代码，两位为一个单元，其中端口号需将四位数字整体做16进制转换，再将转换后代码分为高位与低位发送 IP配置说明本机采用UDP通讯模式 默认IP配置(复位时默认) 上位机IP：192.168.3.25 上位机端口号：5555 下位机IP：192.168.3.68 下位机端口号：5555 驱动电源IP地址可以通过上位机改变，如更改错误可通过触摸屏将IP配置复位为默认状态，复位操作如下： 1、开机后点击触摸屏右下箭头按钮进入采集数值界面：
2、随后点击第四页按钮进入采集值最后1页：

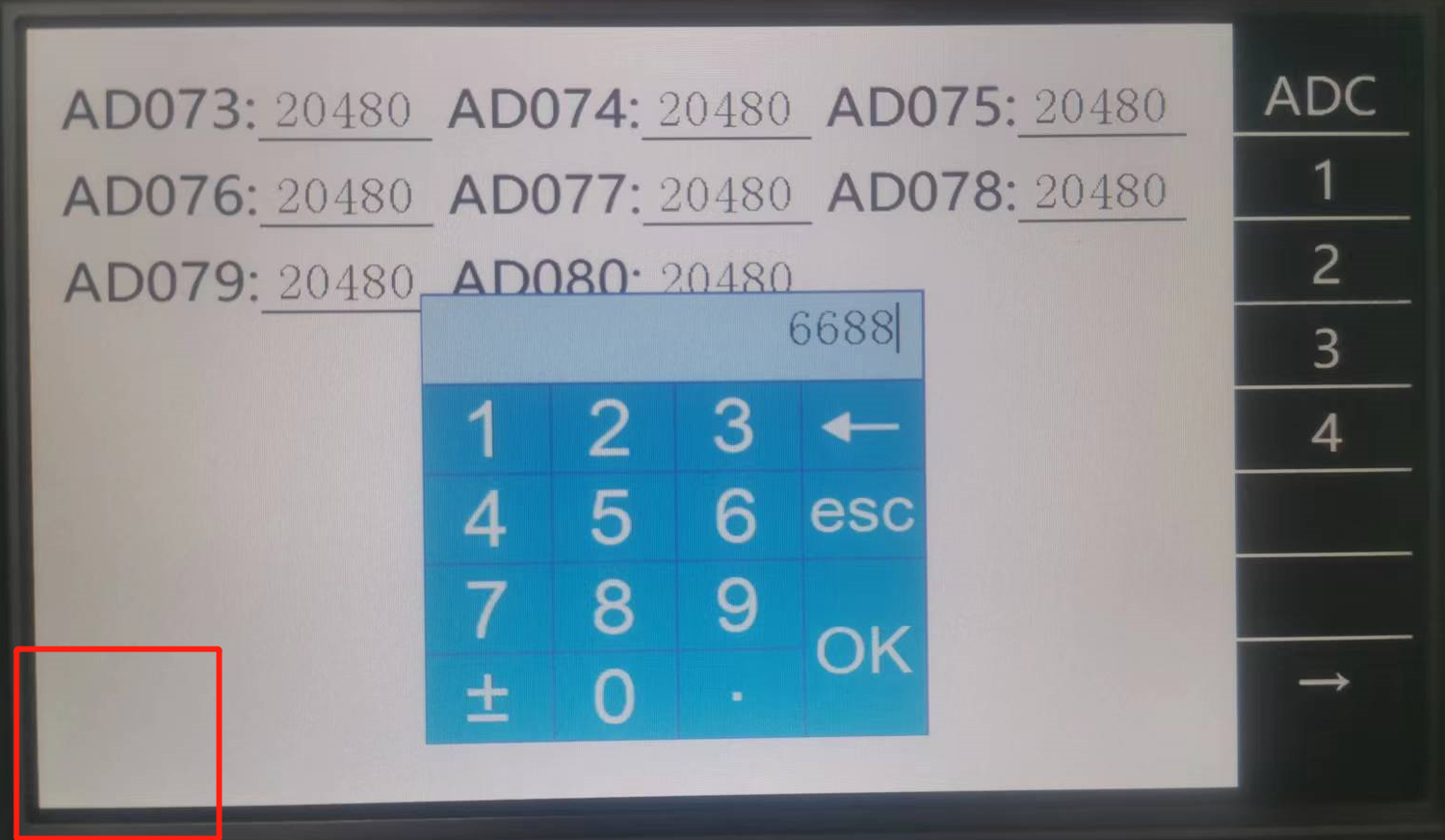

3、在最后一页点击左下角空白区域，出现密码输入界面：
4、输入密码6688复位IP配置即可。 1.姓名 * 2.联系方式 * 3. Email 需要回访吗？ 4.反馈类型 * 反馈文件上传 未选择文件 最多2个文件，每个10M以内 暂无文件，请上传文件 5.在下面输入评论 * 验证码 * 提交 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
