串口通信协议:

波特率:9600;数据长10位字节.

格式如下:

高压运放向上位机返数据格式:(下列格式匀为16进制)

A5 5A MM NN XX XX YY YY ZZ ZZ

A5 5A是数据头.二字节

MM 是机器编号，01代表1号设备,02代表2号设备 。

NN是工状态 00 代表正常，01代表过流保护，

XX XX是电压值，高字节在前，整型无符号，单位伏特

YY YY是电流值，高字节在前，整型无符号，单位毫安

ZZ ZZ是温度值，高字节在前，整型有符号，单位0.1摄氏度

如高压运放向电脑上传数据: A5 5A 01 00 01 63 09 C4 00 35

A5 5A:数据起始头;

01   :代表高压运放01号设备;

01   :00代表正常工作状态,01代表工作保护报警;

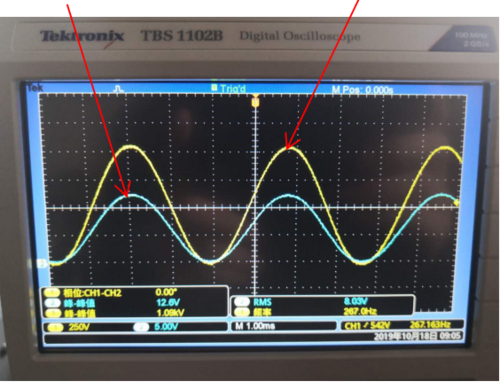

01 63:输出电压值:355V(注:正弦波峰峰顶值1000V,半波有效值=(1000/2)/1.414=354V);

09 C4:输出电流值:2500mA(有效值);

00 35:工作温度值:35为16进制转10进制为53;

53/10=5.3度;

上位机向高压运放发送指令格式:

上位机向下发: A5 5A MM EE

MM :设备号:放大器 出厂定义好,见高压运侧面板标签,-后尾号

用来护保复位

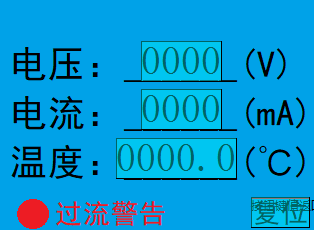

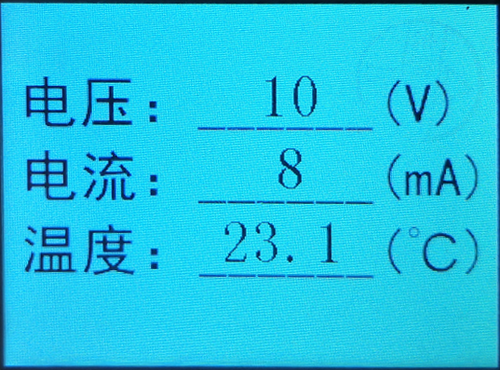

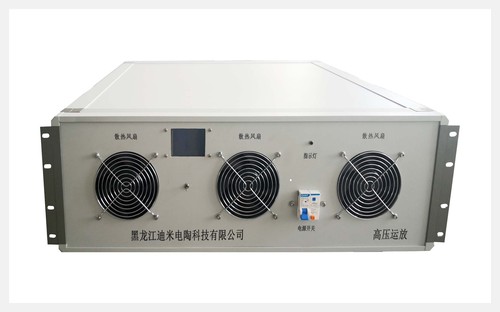

测量信息显示屏参数说明

1. 电压:输出电压单位V(伏)为半波的有效值;

2. 电流:电压端输出电流值,单位mA(毫安),有效值;

3. 温度: 功率元件的工作温度,单位℃(度)

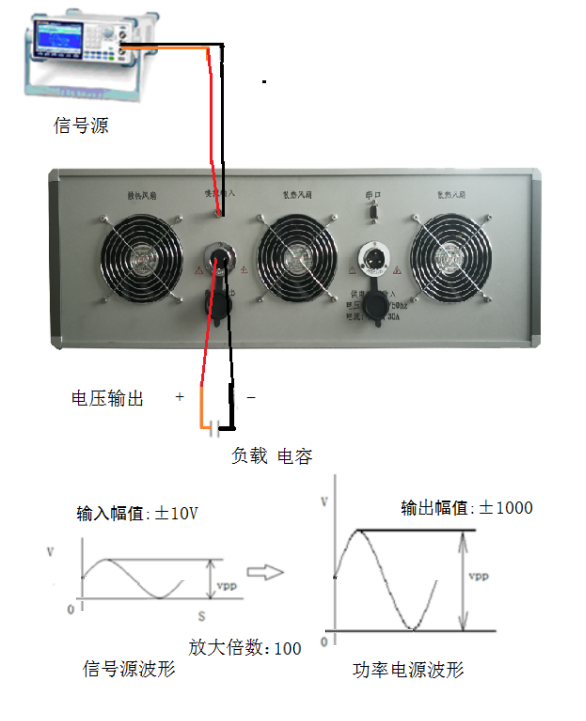

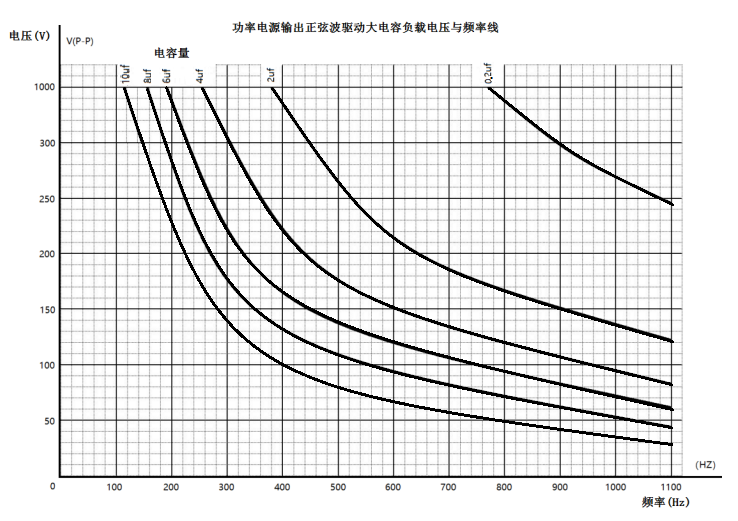

高压运放工作模式

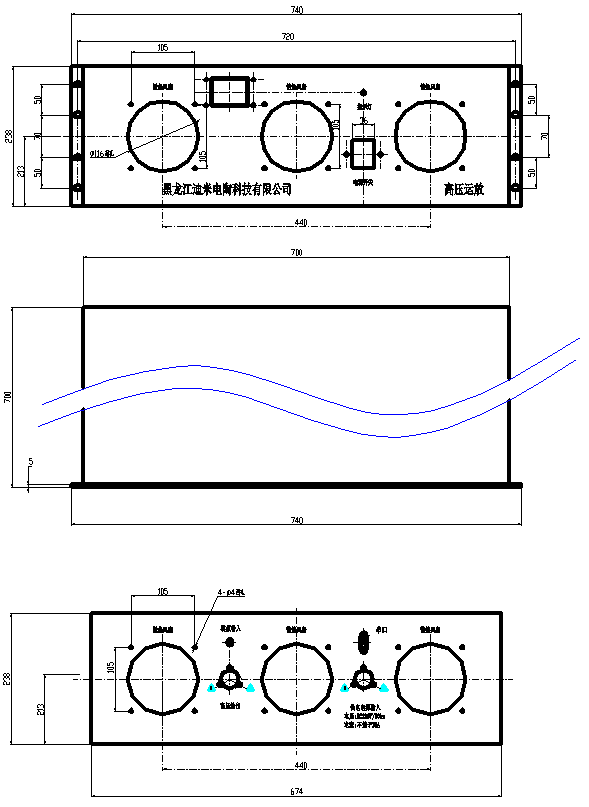

外形尺寸及重量

尺寸单位为mm        后面板需留100mm连接器长度;
