三轴压电位移台

产品概述：


◆ 行程达120 微米×120 微米×120

  微米

◆ 体积：长:44 毫米 ×宽:44 毫米 ×

  高: 44 毫米

◆ 单步分辨率达0.2纳米

◆ 快速响应

◆ 零间隙，高精度柔性铰链导向系统

◆ 叠层型压电陶瓷促动器带来超长使

  用寿命

◆ 性铰链导向无需维护、无摩擦、无

  磨损，无需润滑。

◆ 可真空使用

三维高速倾斜台三点支撑

2023329


三维平台四点支撑



四脚开环快反镜

2023329


一维倾斜台一点支撑


参数
尺寸
驱动/控制
反馈

技术参数

型号:RP-611.30                名称:XYZ压电陶位移台

特征：

◆   行程达120 微米×120 微米×120 微米

◆ 体积：长:44 毫米 ×宽:44 毫米 ×高: 44 毫米

◆ 单步分辨率达0.2纳米

◆ 快速响应

◆ 零间隙，高精度柔性铰链导向系统

◆ 叠层型压电陶瓷促动器带来超长使用寿命

◆ 性铰链导向无需维护、无摩擦、无磨损，无需润滑。

◆ 可真空使用

参数/型号

RP-611.30

RP-611.30-S

单位

输出轴方向

X/Y/Z

轴

控制方式

      开环

      闭环


X轴行程

      120

      100

微米±10%

Y轴行程

      120

      100

微米±10%

Z轴行程

120

      100

微米±10%

驱动电压范围

-20 ~ +150

伏

集成传感器

       无

      应变片传感器


开环分辨率

       0.2

        0.2

纳米

闭环分辨率


         2

纳米

线性误差


0.2

%

重复精度


<10

纳米

运动方向上的推/拉力

15/10

牛

负载

15

牛

相应频率(50g负载)

           250 / 165 / 210

赫兹±20%

驱动源件

            叠层型压电陶瓷


陶瓷电容量

                  1.5

微法±20%

驱动控制(驱动需求)

                   3

路

使用温度

                -20到80

度

材料

                 铝钢


提供

         电压位移线及数据


电缆长度

                   2

米

电压连接

D25针（公头）


传感器连接

D25针（公头）


推荐电控

RH23 / RE53

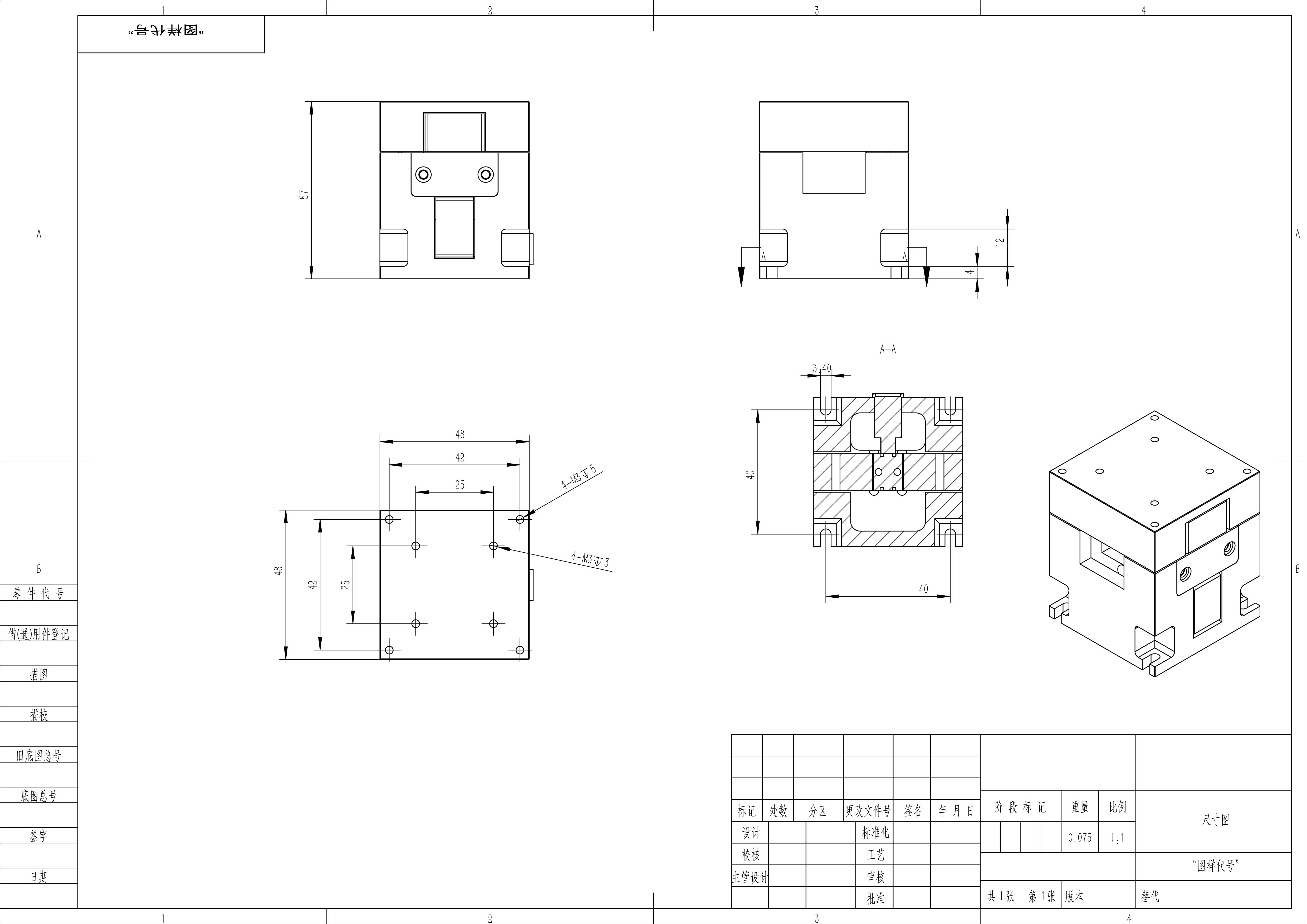

三轴压电位移台尺寸参数
