四脚开环快反镜

产品特性: ◆ 高速响应; ◆ 压电陶瓷驱动; ◆ 光東偏裝至2毫孤度，分辨率

  10nrad

◆ 2轴运动到50微米 ◆ 紧凑型四脚架设计带共面轴消

  除偏振旋转

三维高速倾斜台三点支撑

2023329


三维平台四点支撑



四脚开环快反镜

2023329


一维倾斜台一点支撑


技术参数

1.摆角台头用4支压电陶瓷驱动，支撑圆直径：50mm；每只压电陶瓷的驱动电压范围：0-50V,陶瓷支撑到台面距离为11.5mm。2.X轴与Y轴最大输出摆角±1mrad，Z轴输出最大到50T微米，但摆角和输出位移为相互关系，当Z轴输出25微米时，X轴与Y轴的摆动最大，请用户注意
3.驱动采用三路驱动接线方法，详情见接线图
4.壳体采用超硬铝

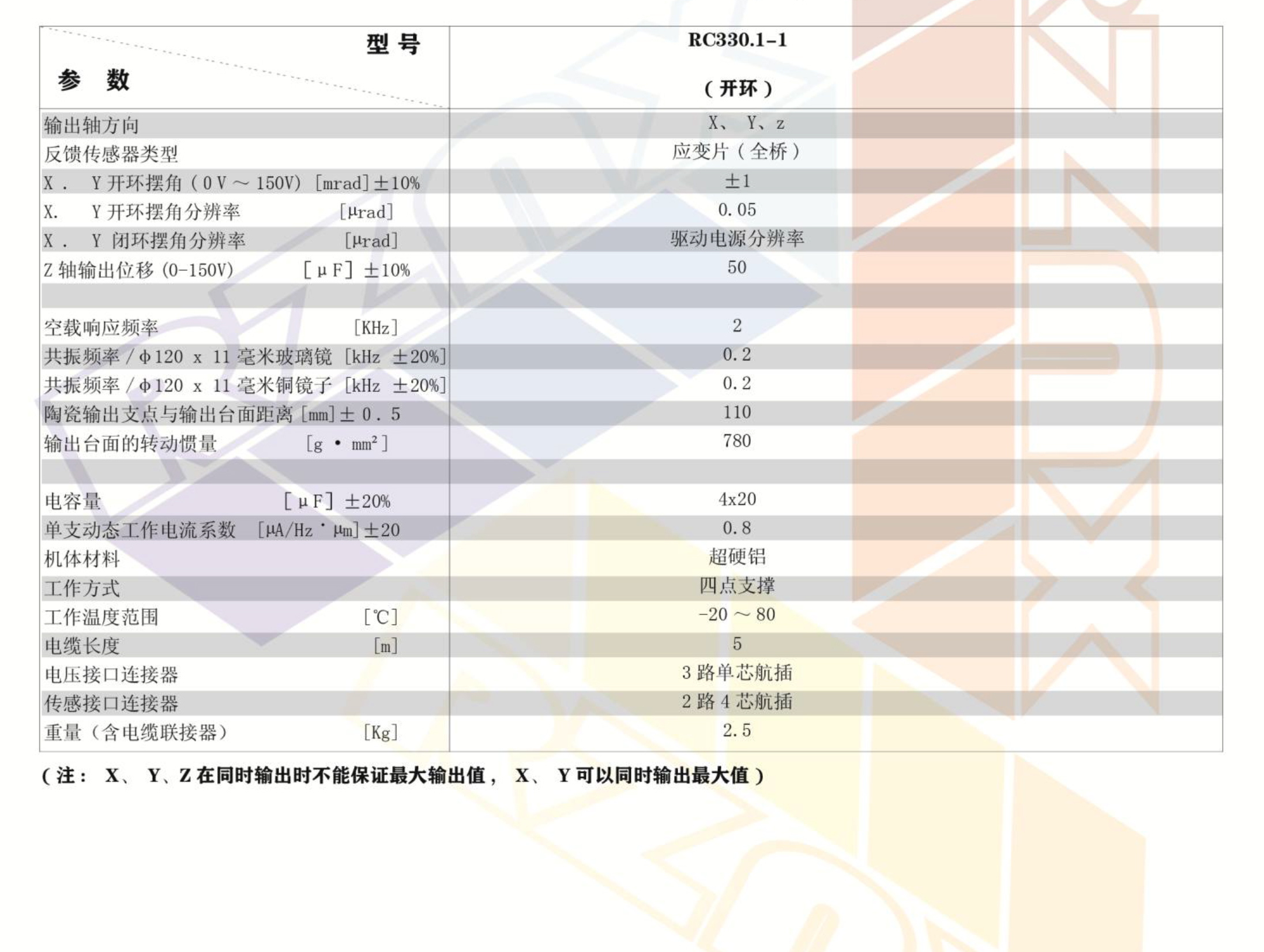

参数

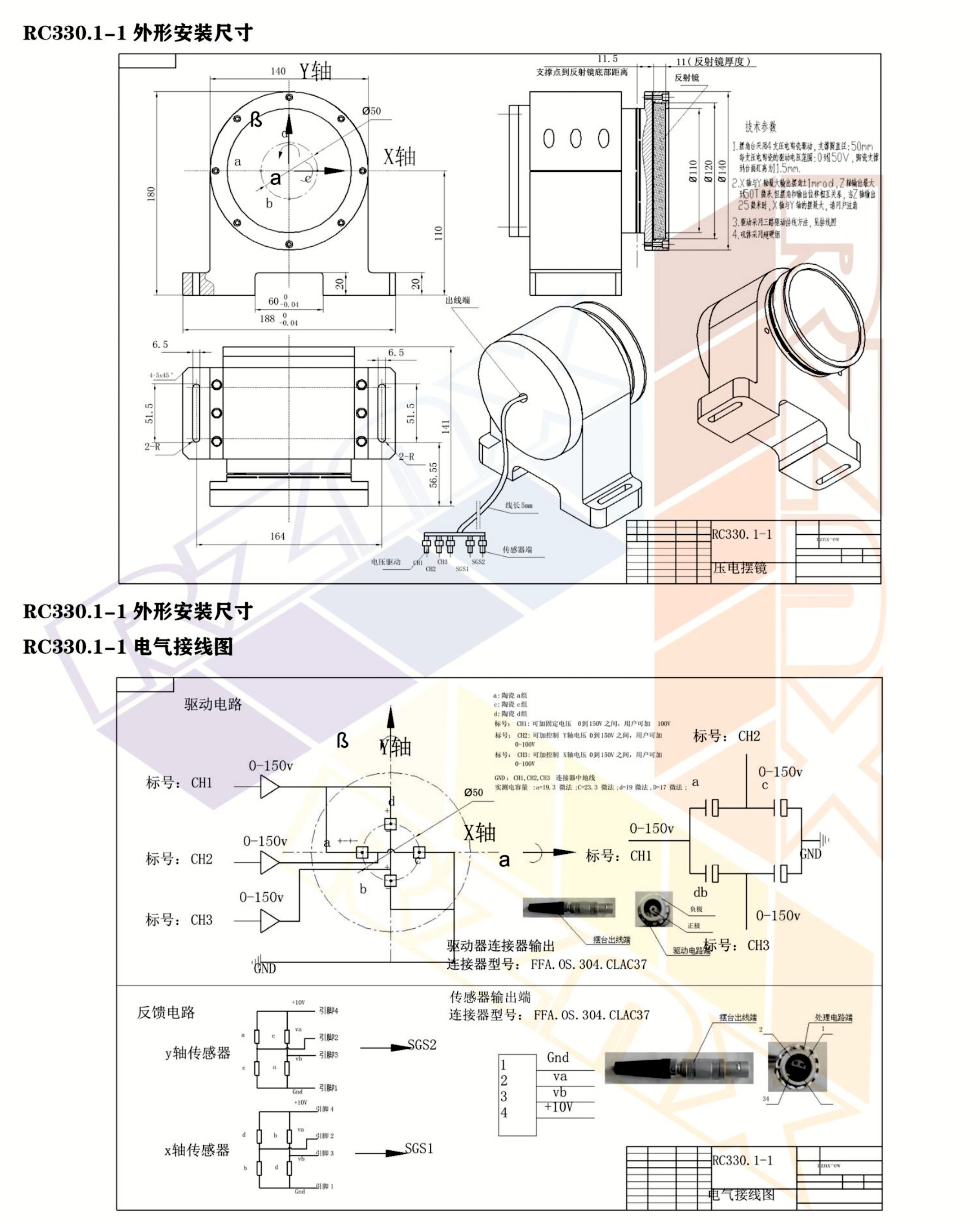

尺寸与接线
